一、產品簡介：

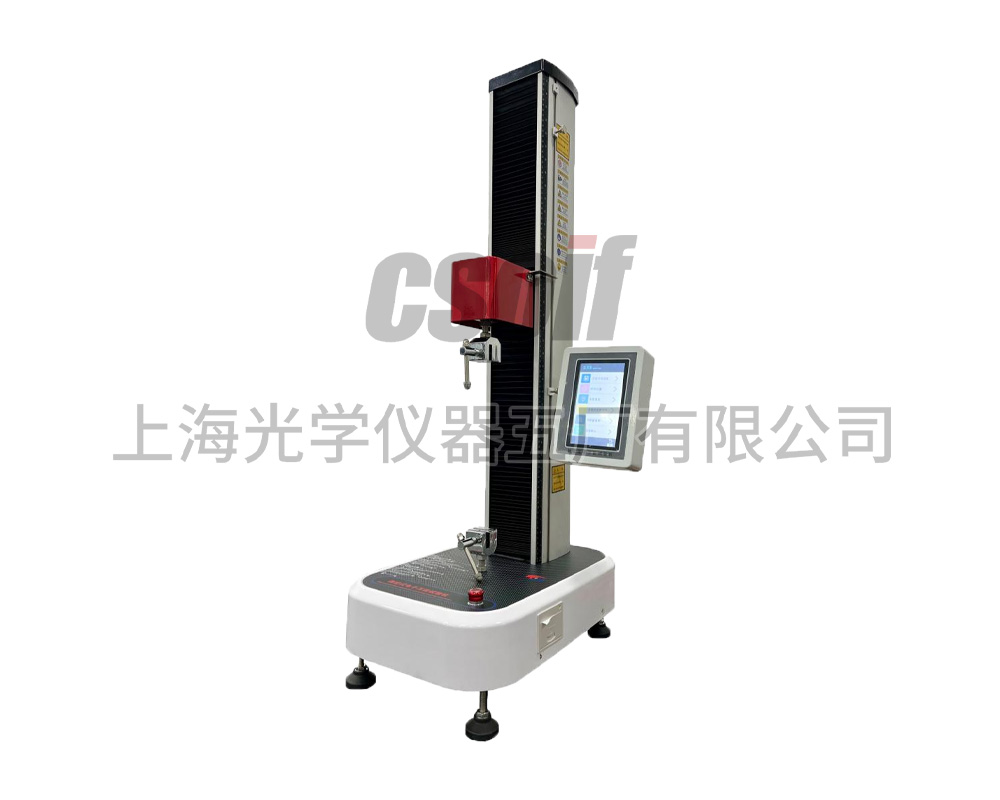

SGD1000系列微控式電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機，主機及輔具的設計借鑒了國際上的先進技術，外形美觀，操作方便，性能穩定可靠，采用采用高精度步進電機及驅動器，經減速后帶動絲杠副進行加載，完成試樣的拉伸、壓縮、彎曲、剪切、剝離、撕裂等多種力學性能試驗，適用于塑料薄膜、復合膜、軟質包裝材料、膠粘劑、膠粘帶、不干膠、橡膠、紙張、包裝帶等產品的力學材料性能驗證測試，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、主要技術指標：

三、方案描述

1 主機

1.1主機采用高鋼度雙立柱單絲桿單臂式結構，外形美觀；

1.2 采用高精度滾珠絲杠，傳動高效平穩；

1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；

1.4 采用高精度步進電機及驅動系統，確保傳動平穩，控制精準；

1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；

1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響；

1.7熱敏打印機**使用，不用更換色帶，微型打印接口中、英文測試報告打印，打印測試數據、日期，內部時鐘萬年歷，無需每次設置。

2 控制系統

2.1 包括負荷測量、位移測量及變形測量系統

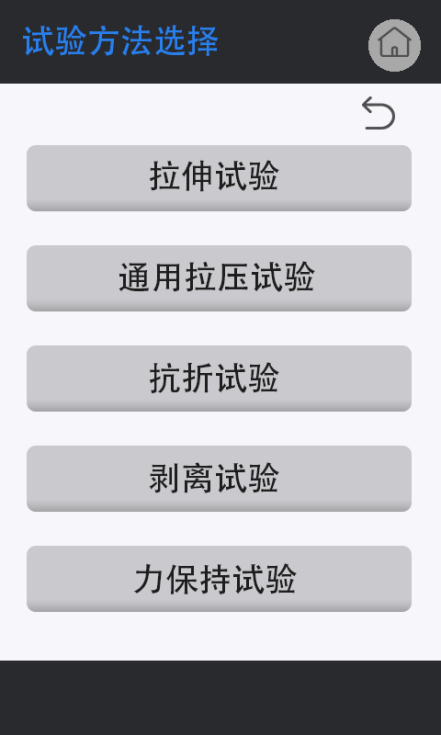

（多種試驗方法可選擇）

2.2 大屏觸摸幕液晶屏實時顯示控制參數及測量結果

2.3 具有過載保護等功能

2.4 具有定力、定變形、定位移等功能

2.5試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置）

2.6具有程控和機械兩級限位保護

2.7具有恒力、恒位移等功能

四、產品配置

1、雙立柱單絲桿結構試驗機主機(單臂式結構)

2、高精度步進電機及驅動器 （雷賽）

3、美國高精度負荷傳感器  （科爾）

4、精密滾珠絲杠副 （C5）

5、減速系統（圓弧齒同步帶傳動）

6、光電編碼器（2000線）

7、觸摸大液晶顯示屏數字控制系統（7英寸）

8、熱敏打印機

9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單

10、對夾夾具；（鋁合金網紋或波紋可選）

11、壓縮輔具；（電鍍壓盤φ80mm）
