一、產品概述

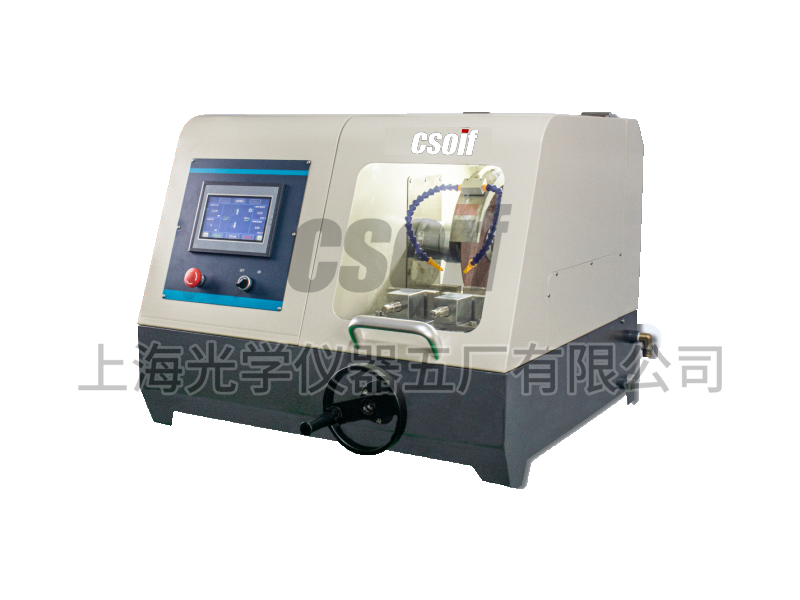

HQGZ-300SY型自動切割機采用PLC及觸摸屏進行控制，具有可靠性及控制能力。本切割機不但可以切割直徑為80mm以內的圓形工件，還可以切割高80mm、寬300mm以內的長方形試樣整機采用全封閉式結構，切割室安全防護罩上配有大的觀察視窗，便于用戶觀察樣品的切割全過程；配備LED照明系統，實現對整個切割室的有效照明;配備循環冷卻系統，可保證切割后的試樣表面光亮、平整，無燒傷；適用于切割各種金屬，非金屬材料的試樣，以便觀察材料金相，巖相組織。具有切割過程自動化，噪音低，操作簡便，安全可靠等特點，是大專院校、工廠企業金相試驗設備的理想之選。
二、主要技術參數
名稱 | 規格 |
切割方式 | 自動切割，手動切割、連續切割、脈沖切割 |
屏幕 | 7寸觸摸屏 |
Y軸行程 | 275mm |
Y軸切割行程 | 可設定 |
Y軸進刀速度 | 0.01-3mm/s 可任意設置 |
進刀位置 | 實時顯示跟蹤 |
復位方式 | 自動復位 |
切割片尺寸 | 300*2*32mm |
主軸轉速 | 2800rpm |
切割臺尺寸 | 350X305mm |
切割平臺材質 | 工件接觸面不銹鋼 |
最大切割直徑 | φ80mm |
照明 | 防水LED照明 |
冷卻系統 | 自動2路水冷 |
側面可拆卸擋板 | 有 |
夾具 | 螺紋夾具 |
電機功率 | 3KW |
電源 | 三相四線380V 50HZ |
切割工藝儲存 | 100組 |
自動循環水箱 | 50L |
尺寸（WXDXH) | 900x920x670mm |
木箱尺寸 | 990X1040X810 |
水箱尺寸 | 685X530X640 |
凈重 | 290KG |
三、配置清單
產品附件 | 單位 | 數量 | 備注 |
水箱 | 個 | 1 | |
水泵 | 臺 | 1 | |
防銹潤滑液 | 桶 | 2 | 1L |
砂 輪 片 | 片 | 2 | 300*2*32mm |
管夾 | 個 | 2 | |
扳手 | 把 | 3 | |
進水管 | 根 | 1 | |
排水管 | 根 | 1 | |
技術文件 | 產品說明書1份 產品合格證1份 | ||
